Guía para respaldo de archivos personalizados en SOLIDWORKS

Creada por Hector Muñoz, Modificado el Lun., 8 Jun. a las 11:36 A. M. por Hector Muñoz

Objetivo:

Establecer el procedimiento para realizar el respaldo de los archivos personalizados de SOLIDWORKS, como plantillas, librerías y recursos de diseño, con el fin de garantizar su disponibilidad en procesos de migración, actualización o recuperación del sistema.

Importante

Los elementos críticos a respaldar son:

Templates (plantillas)
Design Library
Toolbox
Tablas personalizadas

1. Identificación de rutas personalizadas

Antes de realizar el respaldo, es necesario identificar las rutas activas dentro del sistema.

Ir a:

Herramientas > Opciones > Ubicaciones de archivo

Revisar principalmente las siguientes categorías:

Plantillas de documento
Design Library
Hole Wizard
Weldment Profiles
BOM Templates
Sheet Formats

Todas las rutas configuradas en esta sección deben incluirse en el respaldo.

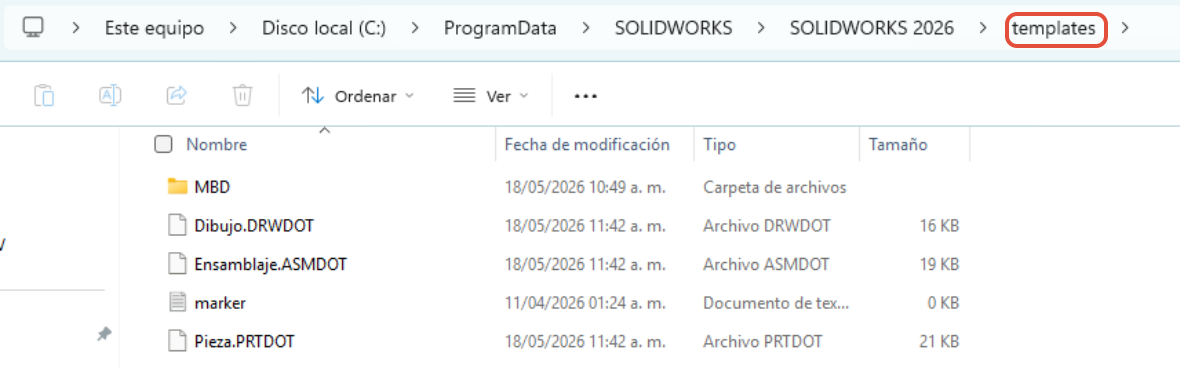

2. Respaldo de templates (plantillas)

Tipos de archivos:

.prtdot (pieza)
.asmdot (ensamble)
.drwdot (dibujo)

Rutas comunes:

C:\ProgramData\SolidWorks\SOLIDWORKS 20XX\templates\

Acción:

Copiar la carpeta completa donde se encuentren las plantillas.

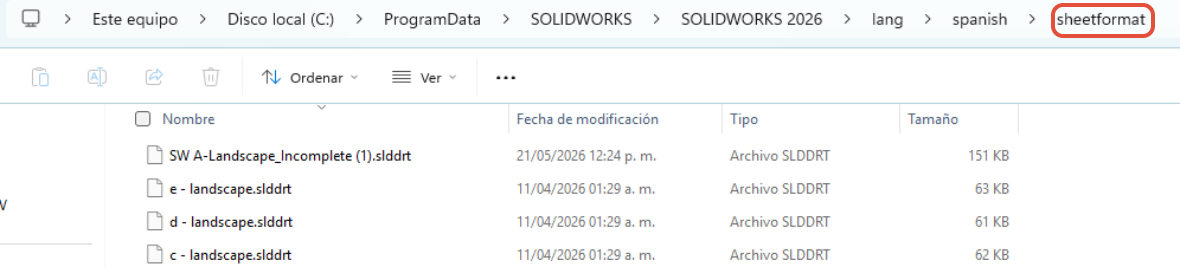

3. Respaldo de sheet formats

Tipo de archivo:

.slddrt

Ruta común:

C:\ProgramData\SOLIDWORKS\SOLIDWORKS 20XX\lang\spanish\sheetformat

Acción:

Respaldar la carpeta completa.

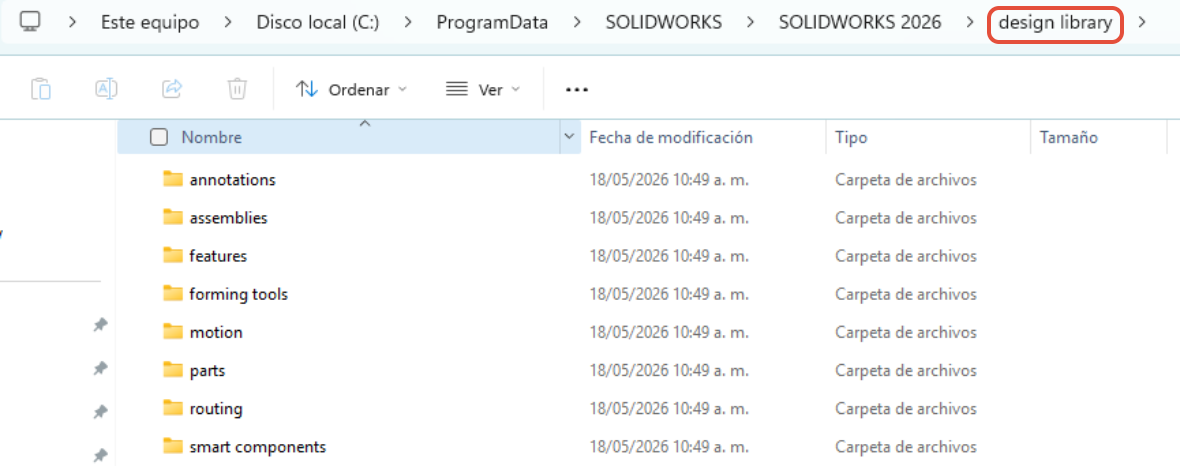

4. Respaldo de Design Library

Ruta común:

C:\ProgramData\SOLIDWORKS\SOLIDWORKS 20XX\design library

Contenido:

Features reutilizables
Componentes
Bloques de diseño

Acción:

Copiar la carpeta completa.

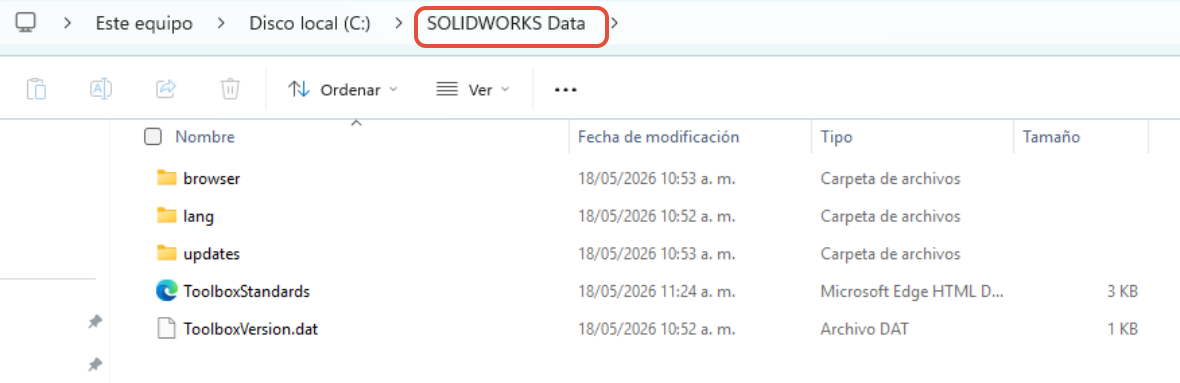

5. Respaldo de Toolbox

Ruta típica:

C:\SOLIDWORKS Data

Importancia:

Esta carpeta contiene configuraciones personalizadas de componentes estándar (tornillería, perfiles, etc.), por lo que es crítica dentro del respaldo.

Acción:

Copiar la carpeta completa SOLIDWORKS Data.

6. Respaldo de tablas personalizadas

Ubicación configurable en:

Herramientas > Opciones > Ubicaciones de archivo

Incluyen:

Hole Wizard
BOM Templates
Bend Tables
Weldment Profiles

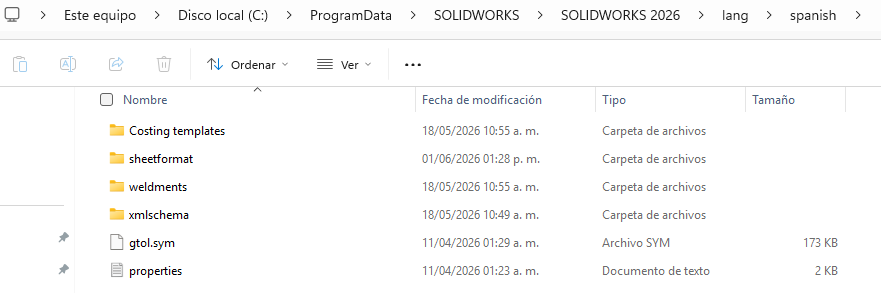

Ruta común:

C:\ProgramData\SOLIDWORKS\SOLIDWORKS 20XX\lang\spanish

Acción:

Respaldar las subcarpetas correspondientes.

7. Resumen de respaldo

Se recomienda verificar que se incluyan los siguientes elementos:

Templates
Sheet Formats
Design Library
Toolbox
Tablas personalizadas

8. Restauración

Copiar las carpetas respaldadas al nuevo equipo o servidor
Configurar las rutas en:

Herramientas > Opciones > Ubicaciones de archivo

Validar que las rutas coincidan correctamente
Reiniciar SOLIDWORKS

Recomendaciones

Centralizar la información en una ubicación de red en entornos multiusuario
Evitar almacenar librerías críticas en equipos locales
Validar el correcto funcionamiento del Toolbox después de la restauración
Documentar las rutas personalizadas para futuras referencias
